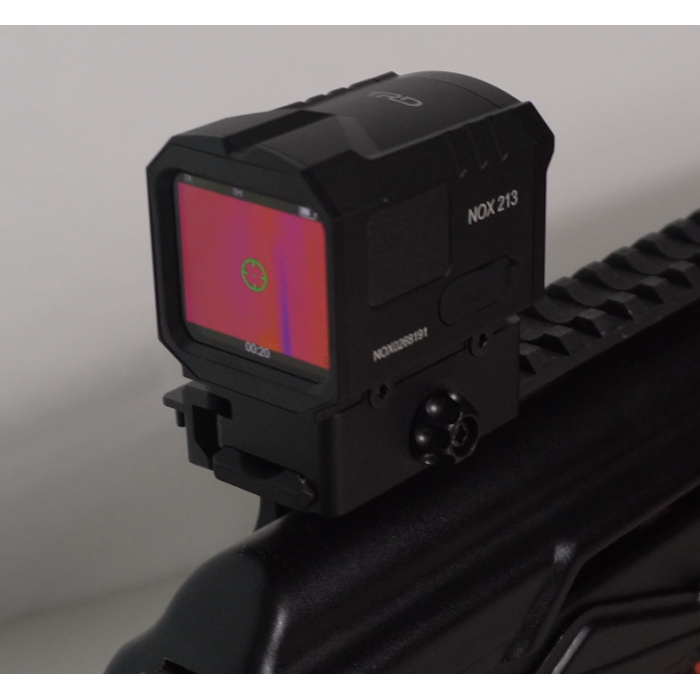

Собственный OLED-экран и тепловизионное изображение.

Кнопочное управление и сменное питание.

TRD NOX 213 — компактный тепловизионный коллиматор для охоты, наблюдения и использования на совместимом оборудовании. Его главная идея проста: тепловизионные возможности можно получить в небольшом приборе, который удобно брать с собой и использовать по ситуации.

Внутри установлены VOx-матрица 256×192, объектив 13 мм F0.9 и OLED-дисплей 360×320. Прибор отображает тепловое излучение объектов, поэтому для формирования изображения ему не требуется видимое освещение сцены. На экране можно наблюдать теплоконтрастные силуэты и окружающий фон днём, в сумерках и в темноте.

NOX 213 особенно интересен тем, у кого уже есть удобная дневная оптика, а также владельцам PCP-пневматики, участникам страйкбольных игр и любителям наблюдения за животными. Компактность, базовая кратность 1× и собственный экран позволяют применять его в разных условиях.

Почему NOX 213 привлекает внимание

• Корпус помещается в ладони. Размеры 43×41×52 мм удобны для переноски, хранения и наблюдения с рук.
• Всего 110 г заявленной массы. Прибор добавляет небольшую нагрузку к снаряжению.
• Можно дополнить дневную оптику. При наличии места и подходящего крепления тепловизор размещается отдельно от основного прицела.
• Самостоятельное тепловизионное изображение. Собственный OLED-экран и прицельная марка позволяют использовать NOX 213 независимо от другого прицела.
• Объектив 13 мм F0.9. Светосильная германиевая оптика для приёма теплового излучения.
• Базовая кратность 1×. Удобный масштаб для обзорного наблюдения и работы на ближних дистанциях.
• Сенсорный экран и кнопки. Два способа взаимодействия с функциями прибора.
• Фото, видео и память 8 ГБ. Возможность сохранить наблюдение и вернуться к нему позже.
• Два аккумулятора 16280 в комплекте. Сменное питание уже предусмотрено в поставке.
• Кронштейн Picatinny в комплекте. Базовое крепление не нужно подбирать отдельно.
• Алюминиевый сплав 6061 и IP67. Защищённый корпус для использования вне помещений.
• Гарантия производителя 1 год. Поддержка по вопросам эксплуатации и сервисного обращения.

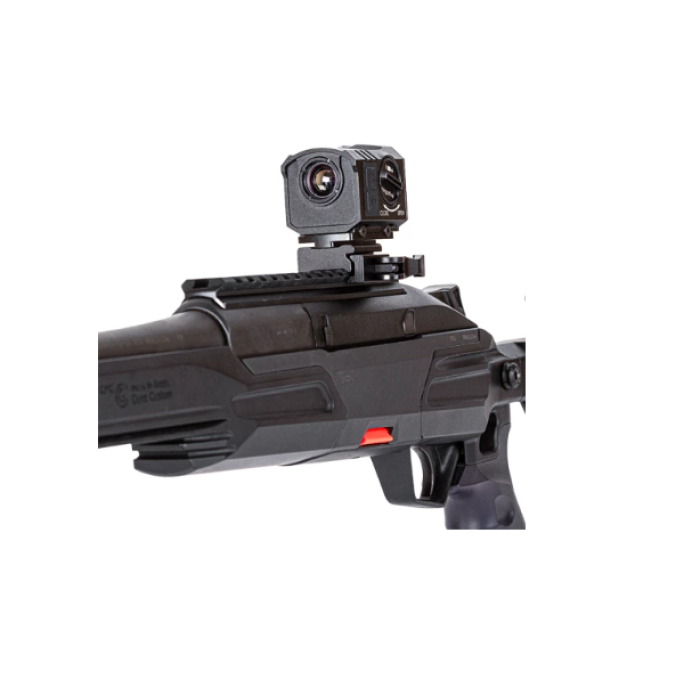

Дневной прицел уже настроен — добавьте тепловизор рядом

Если Вас устраивает установленная дневная оптика, компактный формат NOX 213 позволяет рассмотреть дополнительное тепловизионное устройство без снятия основного прицела . Это особенно удобно, когда хочется сохранить привычный комплект и расширить возможности наблюдения.

Возможность такого размещения зависит от свободного места, конструкции оборудования и совместимого крепления. Для расположения рядом с дневной оптикой может понадобиться дополнительный адаптер, подходящий именно к Вашей системе.

110 граммов: маленький прибор, который удобно брать с собой

Габариты 43×41×52 мм — одна из самых заметных особенностей TRD NOX 213. Такой прибор занимает мало места в снаряжении и удобен для коротких наблюдений во время выезда.

Заявленная масса 110 г особенно актуальна для тех, кто много перемещается пешком или уже носит с собой несколько устройств. Компактный тепловизор проще включить в привычный комплект оборудования без существенного увеличения его объёма.

При установке на совместимое крепление небольшой корпус также оставляет больше вариантов размещения. Конкретное положение подбирается с учётом обзора экрана, доступа к органам управления и конструкции оборудования.

Можно использовать с рук для тепловизионного наблюдения

NOX 213 работает и без установки на оружие. Его можно держать в руке и смотреть на встроенный дисплей: это удобный вариант для осмотра участка, наблюдения за животными или проверки интересующего теплоконтрастного объекта.

Такой сценарий полезен, когда задача состоит именно в наблюдении. Прибор получает тепловое изображение самостоятельно, поэтому дневная оптика или другое устройство для этого не требуются.

Собственный экран делает NOX 213 универсальнее по способу использования: сегодня он может служить установленным коллиматором, а в другой ситуации — компактным ручным тепловизионным наблюдателем.

Матрица VOx 256×192: увидеть тепловую картину

В основе TRD NOX 213 используется сенсор VOx разрешением 256×192 пикселя с размером пикселя 12 мкм. VOx означает применение оксида ванадия в чувствительных элементах матрицы.

Сенсор регистрирует тепловое излучение и формирует данные для изображения. Благодаря этому теплоконтрастный объект может быть заметен даже при отсутствии видимого освещения, если между ним и окружающим фоном есть достаточная разница температур.

Разрешение 256×192 определяет количество исходных элементов тепловой картинки. Возможность различить форму и детали зависит от размера объекта в кадре, дистанции, оптики и условий наблюдения.

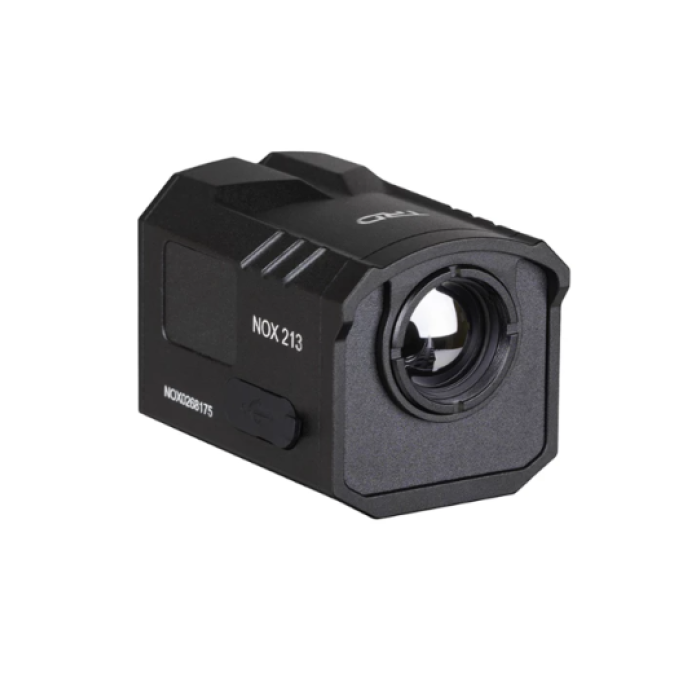

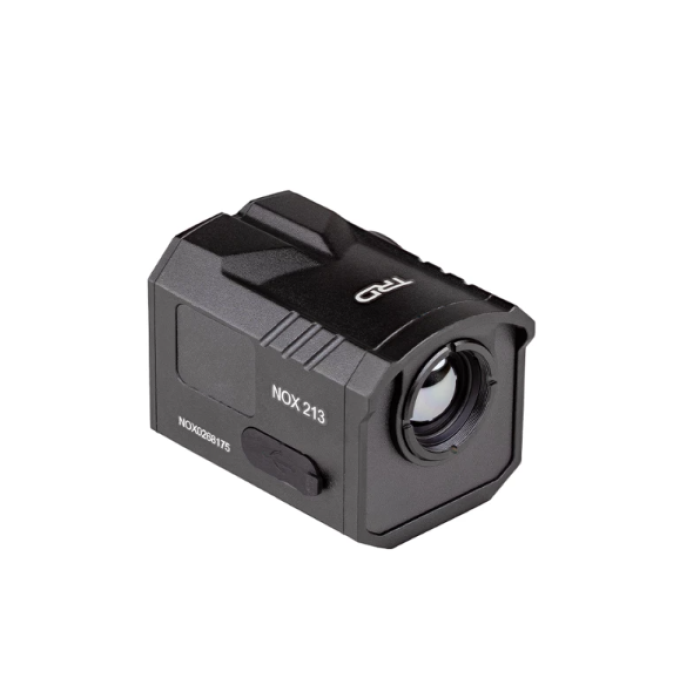

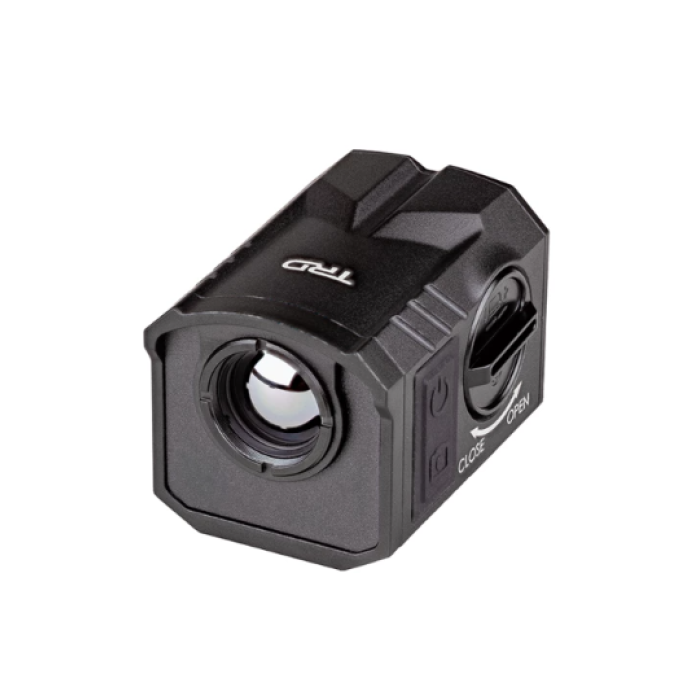

Объектив 13 мм F0.9: светосильная германиевая оптика

Коллиматор оснащён германиевым объективом 13 мм с апертурой F0.9. Германий используют в тепловизионной оптике благодаря его способности пропускать рабочее инфракрасное излучение.

Значение F0.9 характеризует светосилу объектива. При сопоставимых условиях светосильная оптика позволяет направить больше излучения на сенсор, что важно для формирования тепловизионного изображения.

В сочетании с компактной матрицей и базовой кратностью 1× такой объектив обеспечивает поле зрения 13,5°×10,1°. Это сочетание удобно для обзорного наблюдения на небольшом увеличении.

NETD менее 25 мК: чувствительность к температурным различиям

Заявленная тепловая чувствительность сенсора — NETD менее 25 мК. Этот показатель описывает способность матрицы различать небольшие температурные перепады на фоне собственных шумов.

Низкое значение NETD полезно при слабом тепловом контрасте, когда отдельные участки сцены имеют близкую температуру. Более тонкая передача температурных градаций помогает воспринимать контуры и структуру окружающего фона.

Результат зависит от всей системы и условий наблюдения. Влажность, осадки, дистанция и температура объектов влияют на качество тепловой картины.

Кратность 1× и поле зрения 13,5°×10,1°

Базовое увеличение 1× удобно там, где важен общий обзор. В кадре остаётся окружающее пространство, поэтому легче ориентироваться при осмотре лесной просеки, края поля или прилегающей территории.

Угол поля зрения составляет 13,5° по горизонтали и 10,1° по вертикали. Широкий кадр помогает видеть объект вместе с ориентирами вокруг него и осматривать заметную часть местности за один взгляд.

Увеличение 2× и 3× для изменения масштаба

Помимо базовой кратности 1×, доступны увеличения 2× и 3×. Вы можете перейти от общего обзора к более крупному отображению выбранного участка тепловизионной сцены.

Цифровое увеличение масштабирует исходную картинку, а физическое разрешение матрицы остаётся 256×192. Оно удобно для просмотра уже различимых элементов; при увеличении масштаба видимая область окружающего пространства становится меньше.

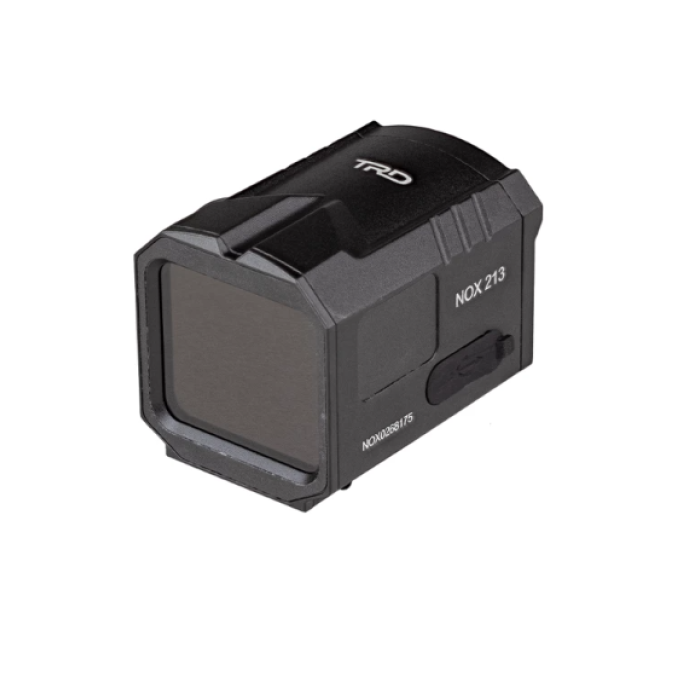

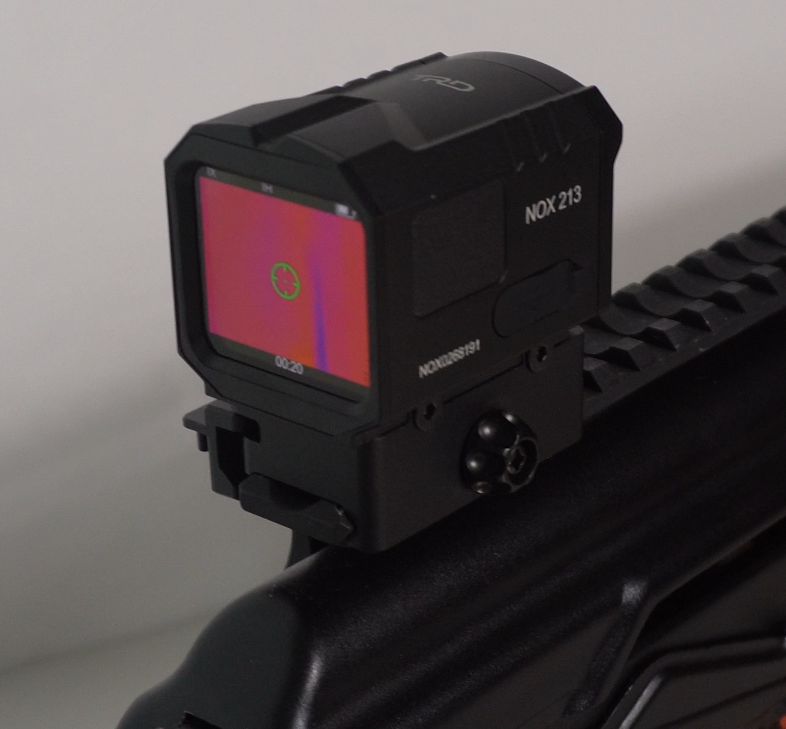

Собственный OLED-дисплей 360×320

Тепловизионное изображение отображается на OLED-дисплее разрешением 360×320 пикселей. Самосветящиеся элементы OLED позволяют показывать контрастные светлые и тёмные участки сцены.

Экран встроен непосредственно в прибор. На нём отображаются тепловая картинка, выбранная прицельная марка и элементы интерфейса. Для наблюдения не требуется выводить изображение на отдельный монитор.

Частота обновления составляет 25 Гц — 25 обновлений изображения в секунду. Это характеристика тепловизионной картинки, которую видит пользователь при наблюдении.

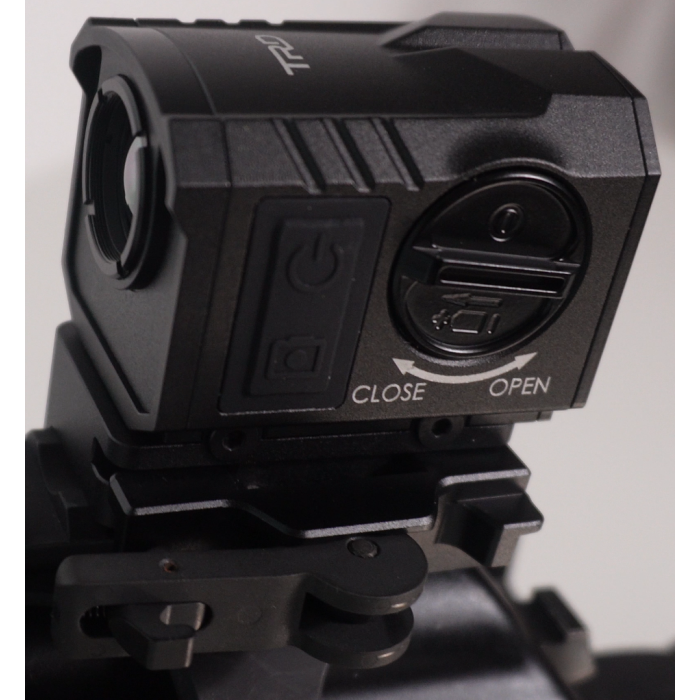

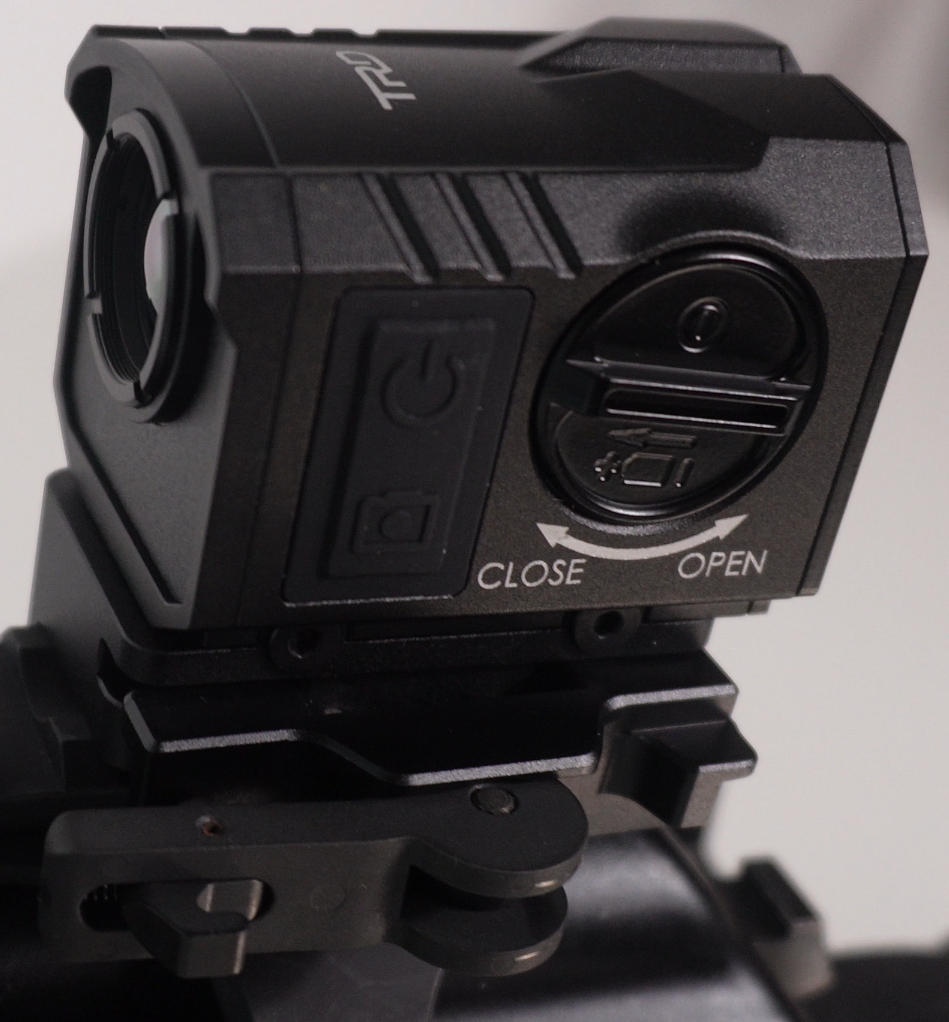

Сенсорное управление и физические кнопки

Сенсорный экран позволяет взаимодействовать с функциями прибора касаниями. Такой способ управления хорошо знаком по повседневной электронике и удобен для работы с экранным интерфейсом.

Сенсор дополняют физические кнопки на корпусе. Они служат для предусмотренных производителем команд и расширяют возможности управления компактным устройством.

Четыре палитры и три прицельные марки

В TRD NOX 213 предусмотрены четыре цветовые палитры. Они позволяют выбирать способ отображения тепловых различий в зависимости от характера сцены и личного восприятия.

Одному пользователю удобнее выраженный контраст объекта, другому — более спокойная передача фона. Выбор палитры помогает настроить вид изображения под конкретное наблюдение.

Три прицельные марки дают возможность подобрать удобный вариант отображения сетки. Собственная марка — часть функциональности самостоятельного тепловизионного коллиматора.

Автоматическая и ручная калибровка

Прибор поддерживает автоматическую и ручную калибровку. Калибровка помогает корректировать неоднородность отклика чувствительных элементов матрицы и поддерживать равномерность тепловизионного изображения.

Автоматический режим уменьшает количество действий со стороны пользователя. Ручной режим позволяет запускать предусмотренную процедуру самостоятельно в соответствии с инструкцией прибора.

Сохраняйте наблюдения: фото, видео и 8 ГБ памяти

TRD NOX 213 поддерживает фотосъёмку и видеозапись. Интересный эпизод можно сохранить, чтобы позже рассмотреть его повторно, сравнить условия наблюдения или показать полученное изображение.

Материалы записываются во встроенную память объёмом 8 ГБ. Доступная продолжительность записи зависит от параметров файлов и свободного места.

Эта функция полезна и для знакомства с тепловизором: сохранённые материалы помогают оценить, как выглядят одни и те же объекты на разном фоне и при разной температуре окружающей среды.

До 4 часов работы и два аккумулятора в комплекте

Заявленная автономность NOX 213 составляет до 4 часов. Для питания используются аккумуляторы типоразмера 16280; две аккумуляторные батареи входят в комплект.

Сменное питание удобно для выездов: запасной совместимый аккумулятор позволяет продолжить использование после замены разряженного. Фактическое время работы зависит от состояния источника питания, температуры и используемых функций.

Предусмотрено и внешнее питание через USB Type-C. Оно полезно при длительном наблюдении с одного места, когда можно подключить совместимый внешний источник.

Алюминий 6061, защита IP67 и работа при −20…+50 °C

Корпус изготовлен из алюминиевого сплава 6061. Металл обеспечивает жёсткость конструкции, сохраняя небольшой вес компактного прибора.

Класс защиты IP67 предусматривает пыленепроницаемость и защиту при кратковременном погружении в воду в регламентированных условиях. Защищённость сохраняется при соблюдении требований к закрытию отсеков и разъёмов.

Рабочий диапазон температур — от −20 до +50 °C. Прибор рассчитан на эксплуатацию вне помещений в пределах этого диапазона; на морозе автономность аккумулятора может снижаться.

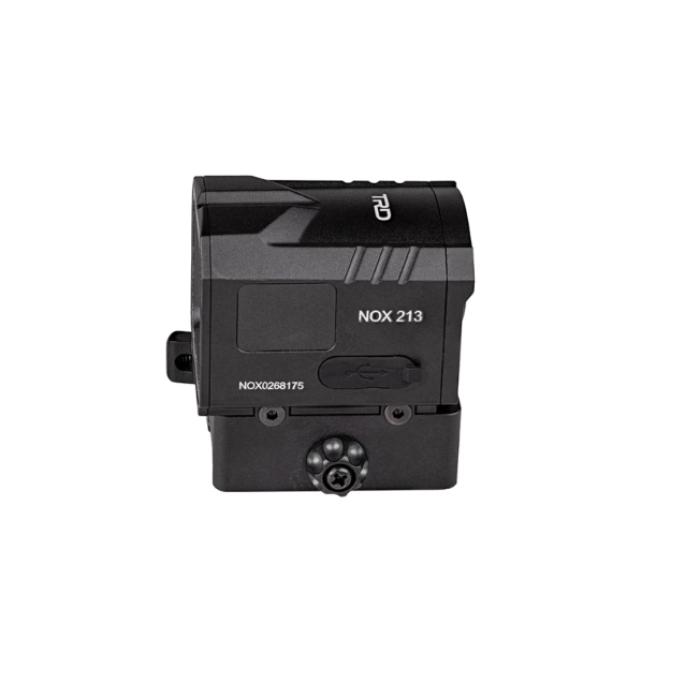

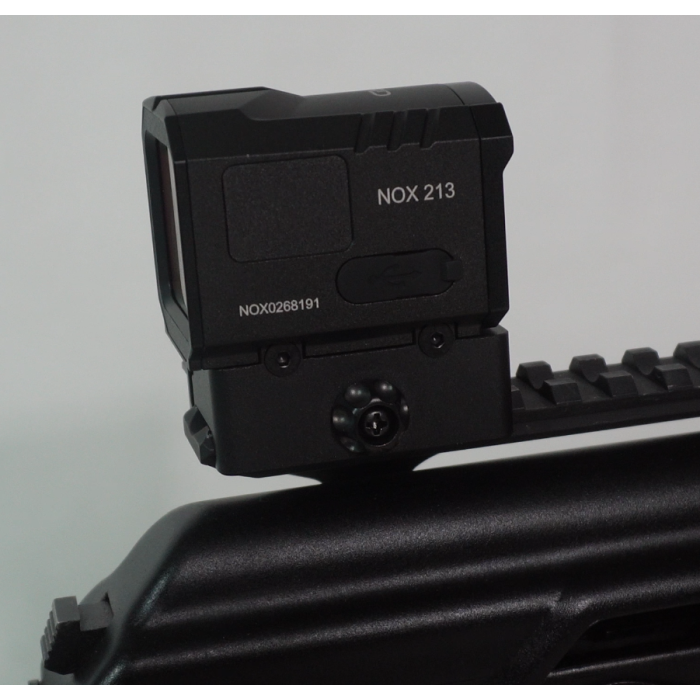

Кронштейн Picatinny в комплекте и заявленная стойкость 6000 Дж

В комплект входит кронштейн Picatinny, а в характеристиках указан тип крепления Picatinny / Weaver. Для сборки предусмотрены четыре винта и шестигранный ключ.

Наличие крепления в коробке упрощает подготовку прибора к использованию на совместимой планке. При размещении рядом с дневной оптикой способ установки подбирают с учётом доступного места и конструкции оборудования.

Заявленная ударная стойкость — 6000 Дж. При подборе к конкретному оружию учитываются требования производителя, особенности отдачи и совместимость крепления.

Дальность обнаружения 700 м: что означает эта цифра

Для объекта размером 1,7×0,5 м заявлена дальность обнаружения 700 м. Это возможность заметить теплоконтрастный объект соответствующего размера в подходящих условиях.

Обнаружение, распознавание типа объекта и различение мелких деталей требуют разного количества информации в кадре. Поэтому показатель 700 м не обозначает дистанцию гарантированного распознавания или прицельной работы.

Кому подойдёт TRD NOX 213

Технические характеристики TRD NOX 213

Комплектация: крепление и два аккумулятора уже в коробке

В комплект TRD NOX 213 включены основные принадлежности для питания и установки на совместимую планку:

• Тепловизионный коллиматор TRD NOX 213.
• Аккумуляторные батареи 16280 — 2 шт. Для сменного питания прибора.
• Кабель USB Type-C.
• Кронштейн Picatinny. Для установки на совместимую планку.
• Винты для кронштейна — 4 шт.
• Шестигранный ключ.
• Салфетка для линзы.
• Инструкция.
• Гарантийный талон.

Комплектный кронштейн и два аккумулятора — практичное преимущество при покупке. Эти принадлежности уже предусмотрены в поставке. Для размещения в дополнение к дневной оптике отдельно проверяется необходимость дополнительного крепления.

Гарантия производителя 1 год

На тепловизионный коллиматор TRD NOX 213 действует гарантия производителя сроком 1 год. Инструкция и гарантийный талон включены в комплект.

Магазин БОЁК поможет разобраться с основными функциями прибора и порядком обращения по вопросам сервисного обслуживания.
